Chariot à outils pour usines de fabrication et chaînes d'assemblage
Un audit 5S se déroule sur le terrain et pose une question à chaque cellule : chaque outil a-t-il sa place et y est-il ? HAODA construit un chariot à outils pour les usines de fabrication qui répond oui au point d'utilisation, dans six modèles allant d'un chariot de préparation léger à trois -à une station de matrice et de jauge à 13 tiroirs. Chaque modèle est fabriqué dans notre propre usine de Lishui, afin qu'une usine puisse standardiser son fournisseur sur l'ensemble de ses cellules et de ses sites.
Cinq décisions S, cinq paniers
|
Étape 5S |
Ce que recherche l’audit |
Ce que propose le panier |
|
Trier |
Seul ce dont la cellule a besoin voyage avec le chariot |
Ouvrez les niveaux profonds et peu profonds sur le JS-19C pour les instruments et les pièces ; un support latéral et une porte fermée sur le JS-25C-4207D pour les outils par rapport aux consommables |
|
Mettre dans l'ordre |
Une place fixe pour chaque outil |
Tiroirs de dimensions définies, tringles latérales et panneaux latéraux perforés ; panneaux perforés disponibles en configuration personnalisée |
|
Briller |
Surfaces de travail faciles à nettoyer |
Plans de travail en acier inoxydable sur la plupart des modèles ; corps à revêtement en poudre-testés selon la norme ISO 9227 |
|
Standardiser |
La même disposition dans chaque cellule |
Couleurs personnalisées adaptées à votre échantillon, afin qu'une couleur puisse marquer une zone ; serrures mécaniques-à clés identiques sur tous les chariots |
|
Soutenir |
Des chariots qui restent en service |
Glissières auto-lubrifiantes, protections ABS et verrou anti-basculement-qui maintient un chariot chargé stable |
LequelPanierpour quelle cellule
|
Rôle dans l'usine |
Modèle |
Pourquoi ça convient |
|
Stockage-côté ligne de petites pièces et d'instruments |
Niveaux ouverts profonds et peu profonds sur un bord large-, cadre de roue anti-basculement- et suffisamment léger pour se déplacer lorsqu'une ligne est réinitialisée |
|
|
Assemblage, démontage ou inspection sur le dessus du chariot |
Plans de travail en acier inoxydable ; le 3007 est l'option de corps plus courte et à double-paroi-pour les cellules plus serrées |
|
|
Outillage et consommables mixtes |
Sept tiroirs plus un rail de suspension latéral et une armoire fermée séparent les outils et les fournitures |
|
|
Atelier d'entretien ou berceau à outils sur roulettes |
Douze tiroirs sur la plus grande empreinte de la gamme, avec un plateau en bois d'hévéa ou en acier inoxydable 201 |
|
|
Contrôle des matrices, des inserts et des jauges |
JS-25C-4613 |
Treize tiroirs et supports de rangement latéraux donnent à chaque composant son propre compartiment |
JS-19C
JS-25C-3807
JS-25C-3007

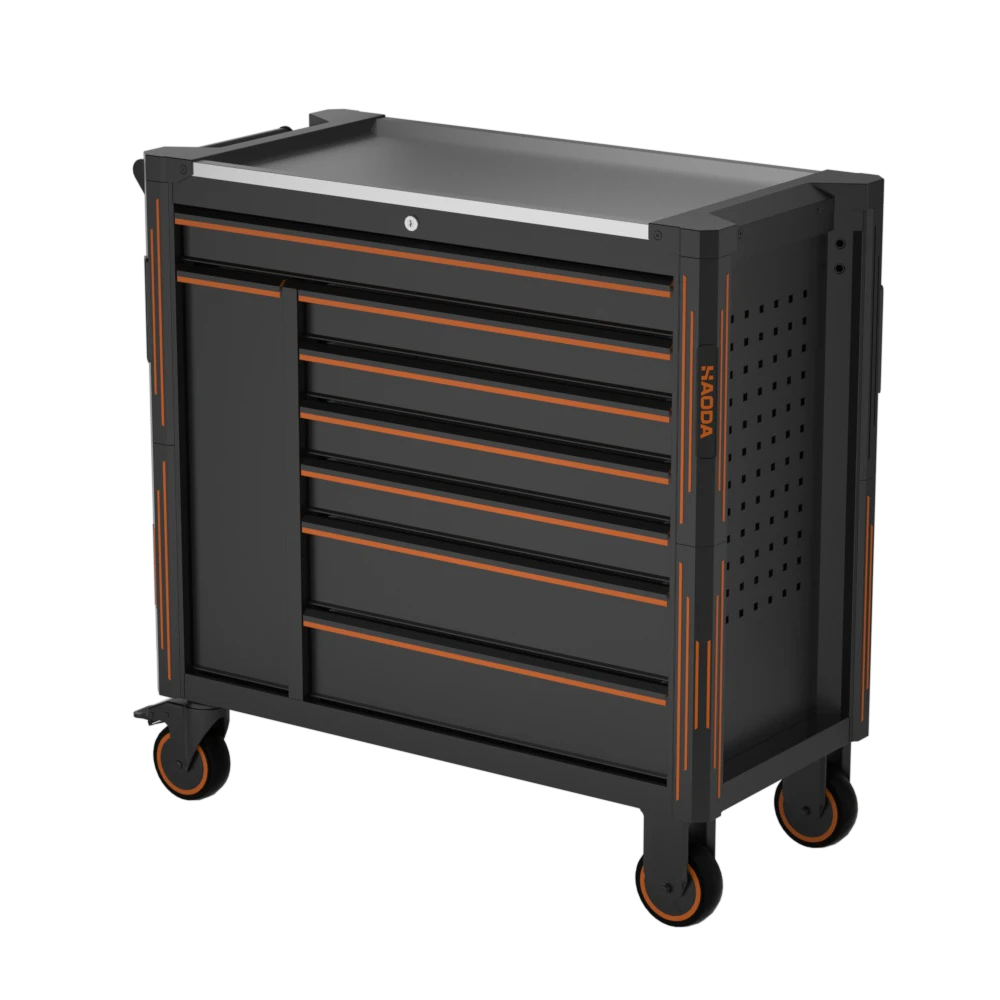

JS-25C-4207D
JS-25C-4612
JS-25C-4613
Comparez en un coup d'œil
|
|
JS-19C |
JS-25C-3807 |
JS-25C-3007 |
JS-25C-4207D |
JS-25C-4612 |
JS-25C-4213 |
|
Taille du produit (mm) |
879 × 464 × 956 |
1010 × 464 × 810 |
780 × 464 × 960 |
1120 × 464 × 980 |
1220 × 750 × 980 |
1120 × 464 × 980 |
|
Stockage |
3 niveaux, profonds et peu profonds |
6 tiroirs |
7 tiroirs |
7 tiroirs, penderie latérale, porte fermée |
12 tiroirs, panneau latéral perforé |
13 tiroirs, supports de rangement latéraux |
|
Capacité de charge globale |
500 kg |
500 kg |
500 kg |
500 kg |
500 kg |
500 kg |
|
Plan de travail |
Non spécifié |
Acier inoxydable |
Acier inoxydable |
Acier inoxydable |
Bois d'hévéa, ou inox 201 en option |
Acier inoxydable renforcé |
|
Diapositives |
Sans objet |
Extension complète-, retour automatique- |
Auto-lubrifiant |
Retour automatique-, extension-complète |
16" triple-section, auto-lubrifiante, fermeture automatique- |
Auto-lubrifiant |
|
Roulettes |
Cadre de roue antibascule-à bords larges |
5", fixe et pivotant |
4 roulettes dont 2 avec freins |
5", fixe et pivotant |
5", 2 fixes et 2 pivotants verrouillables |
4 robustes-, évalués à 1 400 kg combinés |
|
Sécurité |
Cadre anti-basculement breveté- ; verrou de tiroir unique-en option sur certaines plates-formes |
Verrouillage supérieur anti-basculement, protections ABS |
Verrouillage anti-basculement, protections d'angle en ABS |
Anti-verrouillage antibasculement, protections ABS |
Verrouillage anti-basculement breveté-, protections ABS |
Verrouillage central anti-basculement, protections ABS |
|
Poids net |
20,5kg |
77,15 kg |
63 kg |
79kg |
272 kg |
94,6 kg |
Configurations personnalisées
Les chariots standards sont livrés sans panneaux perforés, multiprises ou plans de travail à hauteur réglable-, mais les trois sont disponibles sous forme de configurations personnalisées. Des plans de travail ESD et des revêtements de tiroirs en mousse sont disponibles sur demande en option personnalisée. Les serrures mécaniques des tiroirs peuvent être saisies de la même manière sur une flotte de chariots, et la couleur et le logo suivent l'échantillon et l'illustration que vous envoyez. NotreProgramme OEMexplique comment une configuration personnalisée passe du brief à l'expédition.
UnUsineDerrière toute la gamme
Les six modèles sont fabriqués sur notre propre ligne à Lishui : découpe laser à ±0,1 mm près, pliage automatisé, soudage robotisé et revêtement en poudre. Chaque commande passe quatre portes de qualité : inspection des matériaux entrants, inspection du processus à chaque étape, un test de fonctionnement et une inspection sortante. Nous détenons les normes ISO 9001, ISO 14001 et ISO 45001, un rapport d'audit BSCI et une déclaration de conformité EU GPSD pour les armoires à outils et les établis.
Conditions de commande
|
Terme |
Détail |
|
Quantité minimale de commande |
1 unité d'échantillonnage ; 100 unités pour le vrac ; couleur ou logo personnalisé à partir de 100 unités |
|
Délai de mise en œuvre |
15 à 30 jours pour les versions personnalisées ; les articles en stock dépendent de l'inventaire |
|
Conditions commerciales |
FOB ou EXW, port de Ningbo |
|
Paiement |
T/T, dépôt de 30 %, 70 % contre connaissement |
|
Conditionnement |
Caisses en carton standard ou en-palettes en bois ; emballage personnalisé sur demande |
FAQ
Q : Comment choisir un chariot à outils pour fabriquer des cellules dont la disposition change souvent ?
R : Examinez le poids et l'encombrement avant de déterminer la charge nominale, car les six modèles pèsent au total 500 kg. Le JS-19C est le plus léger et le plus facile à repositionner lorsqu'une ligne est réinitialisée. Les modèles à 12 et 13 tiroirs contiennent beaucoup plus mais sont lourds et conviennent donc aux cellules qui bougent rarement.
Q : Les chariots peuvent-ils avoir un code couleur-pour différentes zones ou lignes ?
R : Oui. Envoyez un échantillon de couleur et nous assortissons le revêtement en poudre. Un échantillon de couleur prend 2 à 3 jours, afin qu'une usine puisse approuver les nuances de chaque zone avant de commander.
Q : Plusieurs chariots peuvent-ils partager une seule clé ?
R : Oui. Les serrures des tiroirs sont mécaniques et peuvent être saisies de la même manière sur plusieurs chariots, de sorte qu'une seule clé ouvre chaque chariot dans une cellule ou sur un site.
Q : Peut-on ajouter des panneaux perforés, des multiprises ou des plans de travail-à hauteur réglable ?
R : Ils ne sont pas standard, mais tous les trois peuvent être construits sous forme de configurations personnalisées. Indiquez à notre équipe commerciale la disposition des cellules et les outils qu'elles doivent contenir, et nous confirmerons ce qui est réalisable avant de proposer un devis.
Q : Des plans de travail ESD ou des doublures de tiroir en mousse sont-ils disponibles ?
R : Les deux sont disponibles sur demande en tant qu’option personnalisée. Partagez l’application dans votre brief et nous discuterons de la manière dont elle peut être fournie.
Q : Pourquoi un plan de travail en acier inoxydable pour l'assemblage ou l'inspection ?
R : L’acier inoxydable résiste à la rouille et à l’exposition aux produits chimiques et se nettoie après l’huile ou le liquide de refroidissement, ce que l’acier peint ne fait pas. Il permet au dessus du chariot d'être utilisable comme surface de travail, et pas seulement comme espace de rangement.
Q : Le verrouillage anti-basculement- ralentira-t-il le fonctionnement sur une ligne de production ?
R : La serrure ne permet d'ouvrir qu'un seul tiroir à la fois, ce qui maintient un chariot chargé stable. Sur le JS-25C-3007, il peut être laissé de côté au moment de la commande si une cellule nécessite que tous les tiroirs soient ouverts en même temps. Pour les autres modèles, demandez à notre équipe commerciale si la serrure peut être omise.
Q : Comment la capacité de charge et la durabilité du revêtement sont-elles vérifiées ?
R : La capacité de charge est testée de manière statique et dynamique, et des rapports de charge tiers peuvent être organisés pour votre commande. Les pièces revêtues sont testées au brouillard salin neutre selon la norme ISO 9227 : 24 heures en standard, avec une rouille limitée à 1% de la surface, et des tests plus longs comme 56 heures sur demande.
Q : Comment démarre généralement un déploiement sur plusieurs-usines ?
R : Commandez une unité d'échantillonnage pour tester le chariot dans une cellule réelle. Si une commande groupée suit, les frais d’échantillonnage sont crédités et l’acheteur paie le fret de l’échantillon. Les versions personnalisées prennent ensuite 15 à 30 jours avant l'expédition depuis Ningbo.
Q : Que faire si une serrure, un tiroir ou une pièce présente un problème à l'arrivée ?
R : Les problèmes fonctionnels liés à une serrure, un tiroir ou une ferrure défectueuse sont traités gratuitement par notre équipe après-vente-. Les pièces manquantes sont réexpédiées gratuitement et arrivent généralement sous un mois.
Équipez votre prochaine ligne
Envoyez-nous les cellules que vous équipez, les outils que chacune doit contenir, votre échantillon de couleur et la quantité par site. Nous vous recommanderons des modèles et vous répondrons avec les prix, les délais et les détails d'expédition.
